Électricité



Transformateurs électriques :

Pour transmettre une même puissance on pourra augmenter l'intensité et diminuer le voltage
ou vice versa, pour cela on utilisera des " transformateurs électriques "

La figure ci dessus,représente un type de transformateur à courant continu .
Le moteur M fait tourner une génératrice G.

Il faudra au moteur une intensité moindre ( 10 Ampères ) mais le déplacement φ sera
plus grand. En fait ici comme on ne peut mesurer φ directement, on peut constater cette
différence en mesurant V = dφ/dt, comme V est plus important pour le moteur M, (50 volts )
que pour la génératrice G ( 25 volts ), au bout d'un certain temps, le déplacement φ sera
plus important en M que en G.

La vitesse du déplacement φ au moteur M ( 50 volts ), sera plus grande  avec une intensité
moindre ( 10 A ) , la puissance développée ( volts x Ampères )   sera donc la même dans
les deux cas..( P = I.V = 500 Watts )

A droite de la figure on représente un transformateur T qui pour un courant alternatif est un
transformateur plus simple à fabriquer.



Protection - Blindages :





Pour se protéger d'un éclair ( la foudre ) qui pourrait vous tomber
sur la tête, il suffit de s'entourer d'un matériaux très conducteur d'électricité..

En cas de chute de la foudre, cette protection, très conductrice, va transmettre
instantanément toute la charge électrique transportée par cet éclair vers le
sol qui, en fait, est une capacité beaucoup plus importante, donc son potentiel
e va pas changer . Il n'y aura pas de différence potentiel entre les points (1) et (2)
ces potentiels resteront pratiquement nuls.





De même si un un grand condensateur envoie une décharge électrique sur une maison
munie d'un paratonnerre H, la la charge totale sera transmise au sol sans faire varier
le potentiel sur cette habitation, on ne sentira aucune tension électrique ( variation de voltage ).

Pour que cette protection soit efficace, il faut bien sûr que les murs de cette habitation soient bien
reliés au sol, c'est a dire que les murs et le sol soient reliés par un matériaux très conducteur,
Cet ensemble très conducteur transmettra instantanément toute la charge vers le sol.
C'est le cas d'un paratonnerre classique.



 Oscillation électriques :



Une intensité est ce qui fait varier une charge chaque seconde = dq/dt
L'intensité I appliquée sur la capacité C fait varier la charge C.V de cette capacité

I = dq/dt = d(CV)/dt  = C(dV/dt)

Si, sur un bobine S, on fait varier une intensité I, les extrémités de cette dernière vont acquérir
une différence de potentiel d'une extrémité à l'autre. ( vont se rapprocher ou s'éloigner les
unes des autres dans la dimension φ ) Cette différence de potentiel V momentanée est
proportionnelle à la variation de l'intensité et inversement proportionnelle à k
( k = 1 / H  avec H = coefficient de self induction de S ) suivant la formule :

V = - 1/k.(dI/dt)    avec   I = dq/dt = C(dV/dt))    on aura   V= - (C/k).(d²V/dt²)

La solution de cette équation différentielle est donc V = sinωt   avec ω = (k/C)¹/² = 2 π ν
La période sera donc de 1/2 π (C/k)¹/²    ( k = 1 / H  avec H = coefficient de self induction de S )

dx/dt = V = sinωt
d²x/dt² = F/M = a = cosωt

La force sera donc en " avance " sur la vitesse de 90 degrés





Deux capacités ( armatures d'un condensateur D ) se chargent et se déchargent en passant
par une self S





Dans la position A les deux capacités ( armatures du condensateur ) sont chargées au maximum,
il n'y a pas d'intensité dans la self.

Dans la position B les deux capacités ( armatures du condensateur ) sont déchargées,
l'intensité dans la self passe donc par un maximum ou un minimum .



Contacts électriques :

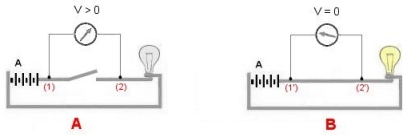

Soit ( figura A ) un circuit électrique "ouvert" le courant ne passe pas de (1) en (2) et il y aura donc
une différence de potentiel ( Volts ) entre les points (1) et (2), l'intensité dans ce circuit sera nulle.
On pourra aussi dire que la résistance entre les points (1) et (2) sera infinie.

Quand le circuit est "fermé" ( figure B ), il n'y aura plus de différence de potentiel entre (1') et (2'),
par contre il y aura une intensité ( Amp ) qui passera dans ce circuit. La résistance entre les
points (1') et (2') sera très petite.





Ici, le circuit serait fermé par une résistance R non nulle, qui va consommer une partie
de l'énergie fournie à la lampe. De plus il y aura une différence de potentiel ( Volts )
entre les points (1') et (2') .



Intensité sans potentiel :



Dans un anneau métallique par exemple,on pourra créer une " intensité" dans un sens ou dans l'autre.
Si cet anneau est un super conducteur, cette intensité pourra rester indéfiniment

Il n'existe que un seul type d'anneau avec une intensité interne, si on retourne cet anneau à l'envers,
( de A vers B ) le sens de l'intensité change, mais l'anneau reste le même..
