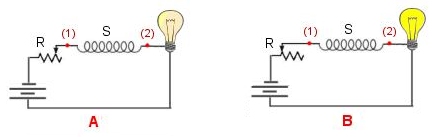

Un
circuit ( A ) est composé
d'une pile qui alimente une lampe. Le courant passe à travers un
rheostat R,
et une bobine S ( self ) qui a une résistance négligeable.
Comme la résistance de S est très petite,
la différence
de potentiel entre le point (1) et
(2) est pratiquement nulle. Dans ce circuit passe une intensité
I qui alimente
une ampoule électrique.
Maintenant
on augmente brusquement le courant en actionnant le rhéostat R
comme montre le second
dessin ( B ). Le courant a
augmenté, la lampe brille plus fort. En fin d'opération la
différence de potentiel
entre le point (1) et (2)
restera pratiquement nulle, l'intensité ( I ) a
bien augmenté.
Mais
a l'instant où le courant a augmenté ( en actionnant le rhéostat
R ) il est apparu une différence de
potentiel V entre entre les points (1)
et (2) qui sera proportionnelle à la
variation de l'intensité I et qui dépendra
de la bobine S suivant la formule :
V = - H.dI/dt Avec :
-
V = différence de potentiel entre entre les points (1) et (2)
-
H = self-inductance de la bobine
-
dI/dt = la variation de l'intensité dans le circuit
Aussi dI/dt = -k. V avec k = 1 / H ( H = coéfficient de self induction de S )
Cette
différence de potentiel sera négative quand l'intensité I
augmente.
On voit donc que cette différence momentanée de potentiel est
d'autant plus grande
que la variation de l'intensité ( dI/dt )
est rapide et sera plus petite quand la bobine ( S )
aura moins d'induction.( H petit )
Remarque :
Dans
le cas d'une bobine ( S ) avec une résistance non
nulle, il y aura bien sûr une différence de potentiel
entre entre le point (1) et (2)
tant qu'il y aura une intensité dans le circuit. Une partie de l'énergie
sera
dissipée dans cette résistance.

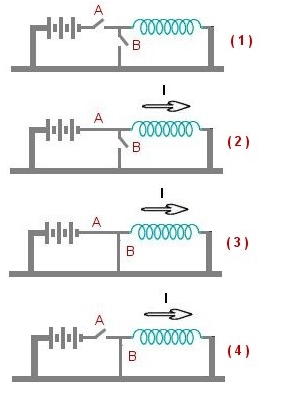

Soit
un ensemble (1) constitué
d'une pli et d'une self
Ensuite (2) on met en contact ( A
) la pile avec la self en faisant passer une intensité I
Puis on ferme l'interrupteur B, et la self se trouve dans
un circuit fermé (3)
Finalement un ouvre l'interrupteur A
te la self se trouve ainsi "isolée" dans un circuit fermé.(4)
On
pourra constater que au début (1) il n'y aura
aucune intensité dans la self.
Cette self conservera indéfiniment cette intensité I tant
que ce circuit sera fermé (4) , et il
ne
faudra plus une intensité extérieure si cet ensemble est " super
conducteur "
Par
contre si cet ensemble avait une certaine résistance , même si peu
soit elle, cette intensité va disparaître.
L'intensité prise dans ce circuit fermé correspond à un anneau
"super-conducteur", pour autant que
les composants du système aient une résistance nulle.
